Автонавантажувач електричний Elwinn 16F

Опис

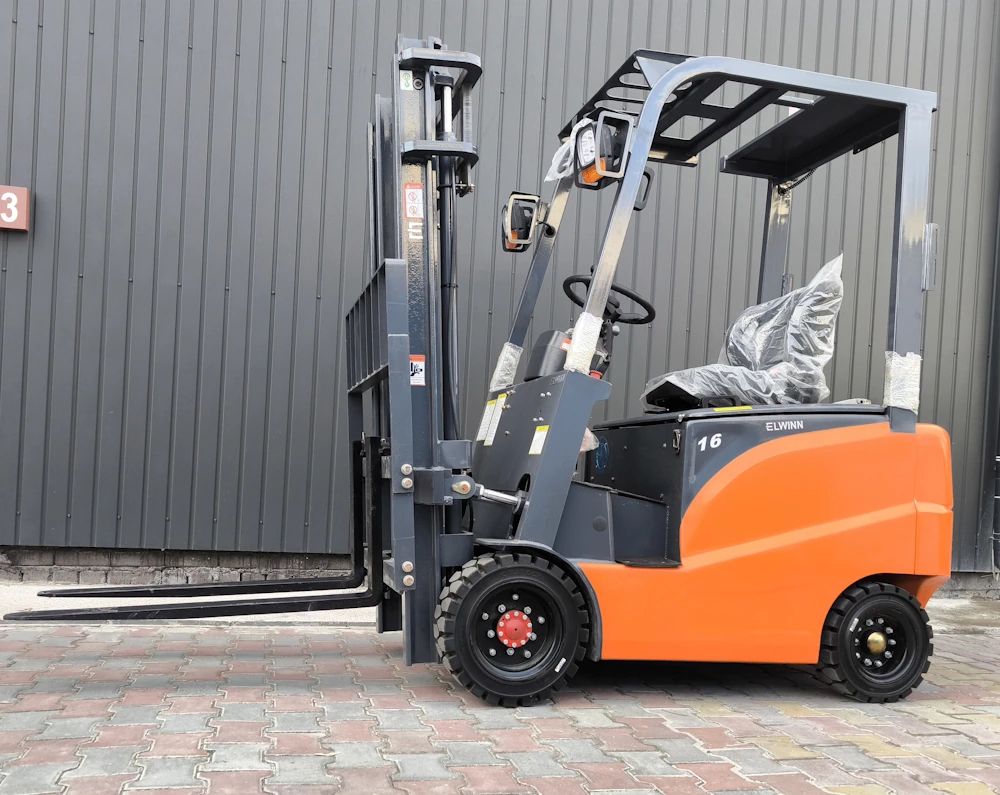

Автонавантажувач електричний Elwinn 16F – 1600 кг

Якщо шукаєте надійний електронавантажувач для складу чи виробництва, Elwinn 16F стане відмінним вибором. Ця модель витягує до 1600 кг і працює від акумулятора, тому її можна використовувати в закритих приміщеннях без проблем з вентиляцією.

Технічні характеристики Elwinn 16F

За час роботи з різною складською технікою помітив, що саме ці параметри найбільше цікавлять покупців:

Що ще варто знати: Висота підйому регулюється – можна працювати з стелажами різної висоти. Центр ваги вантажу може бути від 300 до 1300 мм від вил, але пам’ятайте про діаграму навантаження (про неї нижче). Машина самохідна, керується легко. Є гідравлічні гальма, трансмісія електрична. Рульова колонка поворотна, що дуже зручно в тісних проходах між стелажами.

Переваги електричного автонавантажувача

Чому варто брати електричний, а не дизельний? По-перше, жодних вихлопів. Працював на об’єктах, де це критично важливо – харчове виробництво, фармацевтика, холодильні склади. Там дизель просто не варіант. По-друге, тихіше працює. На одному складі клієнти скаржилися на шум від старого газового навантажувача. Поставили електричний – проблема зникла.

Продуктивність: Elwinn 16F має потужність, достатню для більшості складських задач. Підйом плавний, керування чітке. Один мій клієнт використовує три таких машини вже другий рік – нарікань немає.

Безпека: Електричний привід означає меншу пожежну небезпеку порівняно з газовими моделями. Плюс тут є захист від перевантаження – машина просто не дасть підняти більше, ніж дозволено на конкретній висоті.

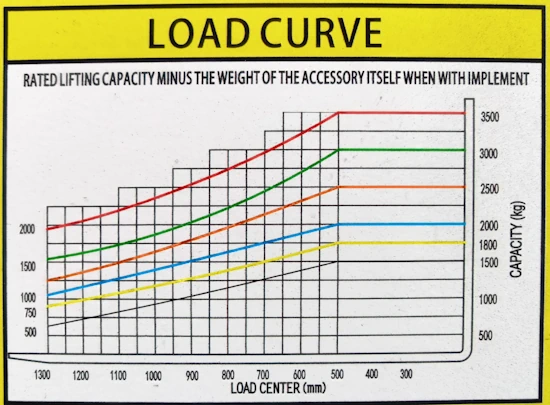

Діаграма вантажопідйомності

Ось тут важливо! Багато хто думає, що якщо написано 1600 кг, то завжди можна стільки підняти. Насправді це залежить від того, де саме розташований центр ваги вантажу відносно вил.

Для нашої моделі дивимося на ЗЕЛЕНУ криву – це саме та лінія, що відповідає навантажувачу з максимальною вантажопідйомністю 1600 кг.

Практичний приклад з реального складу:

У вас піддон з товаром вагою 1600 кг. Load center (відстань до центру ваги) = 600 мм, бо це нестандартний довгий ящик.

Що робимо:

• Знаходимо на осі X точку 600 мм
• Піднімаємося до зеленої кривої
• Дивимося праворуч – отримуємо приблизно 1400 кг

Висновок: Хоча машина розрахована на 1600 кг, при load center 600 мм безпечно підняти можна лише 1400 кг! Якщо підняти всі 1600 кг – ризик перекидання.

Таблиця для швидкого орієнтування (зелена крива):

Load Center	Максимальна вага
500 мм (стандартний піддон)	~1600 кг
600 мм	~1400 кг
700 мм	~1250 кг
800 мм	~1100 кг
900 мм	~950 кг
1000 мм	~850 кг

Чому так працює?

Це закон важеля. Чим далі центр ваги від щогли, тим більше “плече” і тим сильніше навантажувач тягне вперед. При певному моменті задні колеса просто відірвуться від землі і машина перекинеться.

Що таке load center і як його визначити?

Для стандартного європіддону 800×1200 мм, який завантажений рівномірно, центр ваги буде приблизно на відстані 400-500 мм від краю. Тому для таких піддонів спокійно працюємо з номінальними 1600 кг.

Але якщо у вас:

• Довгий вантаж, що виступає за піддон
• Нерівномірно завантажений піддон (вага зміщена назад)
• Два піддони один на одному з різним центром ваги

То load center збільшується, і допустима вага падає!

Реальний випадок:

Один наш клієнт постійно возив рулони плівки. Вони важкі, але компактні – load center був 400 мм. Спокійно брав по 1600 кг. Потім почав возити довгі труби на тому ж піддоні – load center виріс до 800 мм. При спробі підняти 1500 кг машина почала задирати задню вісь. Добре, що оператор був досвідчений і вчасно опустив вантаж.

Про інші кольорові лінії на діаграмі:

Вони показують інші модифікації навантажувачів з іншою вантажопідйомністю. Це загальна діаграма для всієї лінійки Elwinn. Нам потрібна тільки зелена.

Практичні поради:

1. Виміряйте load center для ваших типових вантажів один раз і запишіть. Не треба щоразу гадати
2. Завжди заганяйте вила глибше під піддон – це зменшує load center
3. Важкі вантажі розміщуйте ближче до спинки вил, легкі можуть бути далі
4. Роздрукуйте цю діаграму та повісьте біля місця зарядки – нехай оператори звикають звіряти
5. Якщо сумніваєтеся – краще зробити два рейси з меншою вагою, ніж один раз ризикнути

Увага!

Ніколи не перевищуйте показники з діаграми. Бачив інцидент, коли оператор намагався підняти 1800 кг при load center 700 мм (а там максимум 1250 кг). Машина почала перекидатися, людина злякалася і відпустила керування – вантаж впав з висоти 2 метри. Добре, що нікого поруч не було.

Правило просте: якщо load center більше 500 мм – дивіться в таблицю і знижуйте вагу відповідно.



 Контроль гідравлічної системи: Гідравліка – серце підйомного механізму. Перевіряйте:

• Колір масла (має бути світлим, не темним)
• Рівень у бачку (ромб на схемі)
• Відсутність підтікань на шлангах та з’єднаннях
• Швидкість підйому (якщо сповільнилася – можливо час міняти масло)

Міняйте гідравлічне масло за графіком. Бачив випадки, коли через старе масло клинило клапани – ремонт виходив дорожчим ніж профілактика.

Обслуговування та змащування

Електронавантажувач простіший у обслуговуванні ніж дизельний, але про нього теж треба дбати. На другому фото є схема точок змащування – дуже корисна річ.

Кожні 100 годин: Почніть змащувати основні вузли згідно зі схемою. Там показано:

• Передні та задні підшипники коліс (квадратики на схемі) – мастило для підшипників
• Ланцюг підйому (коло внизу) – спеціальне мастило для ланцюгів
• Гальмова педаль (коло зліва) – звичайне мастило

Кожні 300 годин:

• Заміна гідравлічного масла в баку (ромб на схемі)
• Перевірка натягу ланцюга підйому
• Змащування циліндрів нахилу (трикутники)

Кожні 600 годин:

• Повна заміна масла в трансмісії (трикутник внизу)
• Змащування диференціалу (трикутник справа)
• Ревізія гідравліки

Кожні 1200 годин (або раз на рік): Це вже серйозне ТО. Краще викликати спеціаліста:

• Повна перевірка електричної системи
• Діагностика двигуна насоса
• Перевірка всіх шлангів високого тиску
• Ревізія рульового управління (штифти, циліндри)

Часті запитання (FAQ)

На скільки часу вистачає однієї зарядки? Залежить від інтенсивності роботи. При середньому навантаженні (підйоми 50-60 разів за зміну) – на повну 8-годинну зміну вистачає з запасом. Якщо працюєте інтенсивно або з важкими вантажами постійно – може знадобитися підзарядка в обід або запасна батарея для роботи в дві зміни.

Скільки часу заряджається акумулятор? Стандартне зарядження – 8-10 годин. Тому зручно ставити на зарядку на ніч. Є швидкі зарядні пристрої, які заряджають за 3-4 години, але це скорочує термін служби батареї. Не раджу їх використовувати постійно.

Чи можна використовувати на вулиці? Технічно – можна, але є нюанси. Електрика боїться дощу та морозу. Якщо температура нижче -5°C, батарея втрачає ємність. Взимку краще тримати машину в теплому приміщенні. А під дощем взагалі не можна працювати – ризик короткого замикання.

Які вила підходять? Стандартна ширина – 1000 мм, довжина вил зазвичай 1150 мм. Можна замовити інші розміри під ваші піддони. Зустрічав варіанти від 800 до 1200 мм завширшки. Тільки пам’ятайте: ширші вила = менша маневреність.

Чи потрібні права для керування? В Україні для керування електронавантажувачем потрібне посвідчення тракториста-машиніста категорії “В”. Це не складно отримати, навчання займає близько тижня. Плюс обов’язковий інструктаж з техніки безпеки на робочому місці.

Як часто потрібен серйозний ремонт? Якщо дотримуватися графіку ТО, електричний навантажувач може відпрацювати 5-7 років без серйозних поломок. Основні витратні матеріали: батарея (міняється раз на 4-5 років), підшипники коліс, ланцюг підйому. Решта доволі надійна.

Який прохід потрібен між стелажами? Для Elwinn 16F з довжиною 1970 мм та шириною 1000 мм мінімальна ширина проходу має бути близько 3 метрів для комфортного розвороту з вантажем. Якщо працюєте тільки вперед-назад без розворотів – можна й 2,5 метра, але це вже тісно.

Чи можна самому міняти масло в гідравліці? Можна, якщо маєте досвід. Треба підняти машину, злити старе масло, промити систему, залити нове. Але якщо не впевнені – краще викликати спеціаліста. Неправильна заміна може привести до завітрювання системи або пошкодження насоса.

Що робити якщо машина не піднімає вантаж? Перше – перевірте рівень гідравлічної рідини. Друге – чи не спрацював захист від перевантаження (подивіться діаграму). Третє – можливо зношені ланцюги або є витік масла. Якщо візуально все нормально – викликайте механіка, не експериментуйте.

Чи дає виробник гарантію? Так, стандартна гарантія на нову машину – 12 місяців або 2000 мотогодин (що настане раніше). Але гарантія діє тільки при дотриманні графіку ТО та використанні оригінальних запчастин. Тому зберігайте всі чеки за обслуговування.

Скільки коштує обслуговування на рік? Якщо працюєте одну зміну 5 днів на тиждень (близько 2000 годин на рік), то на мастила, фільтри, дрібні запчастини піде десь 15-20 тисяч гривень. Плюс електроенергія для зарядки – ще близько 3-4 тисячі на рік. Це без урахування великого ТО та заміни батареї.

Які найпоширеніші поломки? З досвіду: найчастіше зношуються ролики ланцюга, підшипники коліс та ущільнення в гідроциліндрах. Це все легко міняється. Рідше бувають проблеми з електрікою – переважно через вологу або пошкодження проводки. А найдорожча поломка – це батарея, але якщо доглядати правильно, вона прослужить свої 4-5 років.
