Схемы соединения аккумуляторных батарей: Полное руководство для профессионала

В современном мире электрических технологий правильное соединение и балансировка аккумуляторных батарей играют решающую роль в эффективности и надежности электрических систем. Будь то электротранспорт, возобновляемая энергетика или портативная электроника, качество аккумуляторной системы определяет производительность и срок службы устройства.

Физические законы и принципы соединения батарей

Любая система электрического круга подчиняется фундаментальному закону сохранения энергии. При соединении аккумуляторов необходимо учитывать основные электротехнические принципы:

1. Сила тока в неразветвленных частях цепи равна сумме сил тока в отдельных параллельно соединенных проводниках
2. Напряжение в последовательной цепи складывается
3. При параллельном подключении напряжение остается постоянным

Типы соединения аккумуляторных батарей

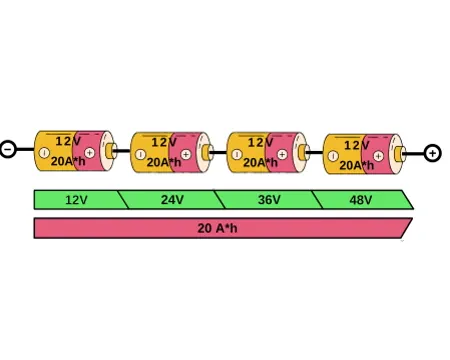

1. Последовательное соединение

Особенности:

• Критичность состояния каждой батареи
• Выход из строя одного элемента приводит к отказу всей системы
• Необходимость регулярной диагностики и калибровки

Рекомендации при последовательном соединении:

• Использовать батареи с идентичными характеристиками
• Проводить ежемесячную проверку напряжения
• Выполнять выравнивающий заряд не реже одного раза в полгода

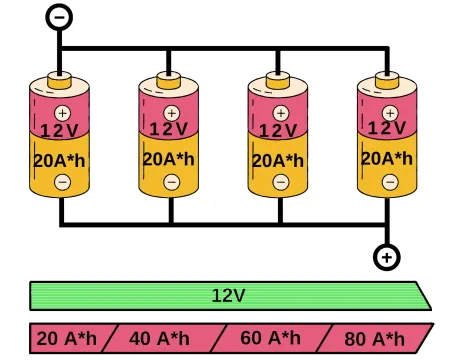

2. Параллельное соединение

Технические нюансы:

• Подключение нагрузки по диагонали
• Использование проводов одинаковой длины и диаметра
• Балансировка зарядных и разрядных токов

3. Последовательно-параллельное соединение

Практические рекомендации

Техника безопасности

1. Никогда не смешивать батареи разных типов
2. Использовать только батареи с идентичными характеристиками
3. Не допускать полного разряда (менее 20% емкости)
4. Контролировать температурный режим

Оптимизация работы батарейной системы

• Применять профессиональные зарядные устройства
• Использовать системы мониторинга BMS
• Проводить регулярную диагностику
• Хранить батареи при оптимальной температуре (15-25°C)

Система аккумуляторов с неисправным элементом

Механизмы деградации системы:

Влияние на общую производительность:

• Снижение совокупного напряжения батареи
• Преждевременное отключение подключенных устройств
• Неравномерная нагрузка на исправные элементы

Процессы заряда и разряда:

• Ускоренный заряд слабой батареи
• Риск перезаряда неисправного элемента
• Повышенный риск перегрева и выхода из строя

Последствия наличия слабого элемента

Электрические эффекты:

• Быстрое падение напряжения системы
• Неравномерное распределение нагрузки
• Преждевременный выход батареи из строя

Экономические последствия:

• Необходимость полной замены батарейной системы
• Высокие затраты на восстановление
• Потеря производительности электронных устройств

Стратегии диагностики

Регулярная диагностика:

• Ежемесячный контроль напряжения
• Использование профессионального измерительного оборудования
• Применение систем мониторинга BMS

Превентивные меры:

• Замена слабых элементов
• Балансировка аккумуляторов
• Контроль температурного режима

Технические рекомендации

• Использовать батареи от одного производителя
• Применять идентичные по характеристикам элементы
• Контролировать напряжение каждого элемента
• Не допускать глубокого разряда батарей

Практический пример

Сценарий:

• Батарея 12В состоит из последовательно соединенных элементов
• Один элемент имеет напряжение 6В вместо номинальных 12-13В

Развитие событий:

1. Система теряет 50% номинальной емкости
2. Контроллер отключает батарею для защиты
3. Необходима полная диагностика и замена элементов

Таблица сравнения типов соединения

Параметр	Последовательное	Параллельное	Последовательно-параллельное
Напряжение	Увеличивается	Постоянное	Регулируемое
Емкость	Без изменений	Увеличивается	Максимальная гибкость

Заключение

Правильное проектирование и балансировка аккумуляторных систем — залог их долговечности, безопасности и эффективности. Понимание технических принципов соединения батарей позволит максимально оптимизировать электрические системы.
