При виборі між двигунами змінного (AC) та постійного струму (DC) для електронавантажувачів та електротранспорту важливо врахувати технічні потреби для конкретних завдань — підйому чи руху. Сучасні безщіткові DC двигуни (BLDC) і AC двигуни мають свої переваги та недоліки, які можуть вплинути на продуктивність, надійність та економічність експлуатації.
Відмінність між DC та BLDC (безщітковими) двигунами.
Безщіткові DC двигуни (BLDC) та звичайні DC двигуни мають принципові відмінності в конструкції та характеристиках. У традиційних DC двигунах для комутації використовуються щітки та колектор, які постійно контактують, створюючи тертя. Це зумовлює швидкий знос щіток, потребу в регулярному технічному обслуговуванні і знижує ефективність через втрати енергії на тертя.
Натомість безщіткові DC двигуни (BLDC Brushless Direct Current, що в перекладі означає безщітковий двигун постійного струму) мають електронний комутатор, що усуває необхідність у щітках і колекторі. Вони мають вищу ефективність, довговічність та значно нижчі витрати на обслуговування. BLDC двигуни також можуть працювати на більш високих швидкостях і є більш енергоефективними, особливо при змінних навантаженнях, що робить їх вигіднішим вибором у багатьох промислових застосуваннях, зокрема в електронавантажувачах та низькошвидкісному електротранспорті.
💡 Експертна порада: BLDC двигуни окупаються за 1.5-2 роки завдяки економії на обслуговуванні та вищій ефективності.
Основні відмінності між AC та DC (безщітковими BLDC) двигунами.
Принцип роботи:
- Безщіткові DC двигуни (BLDC) працюють на постійному струмі й забезпечують високий крутний момент, що особливо корисно для роботи з важкими вантажами. Вони мають складнішу конструкцію з електронним комутатором, який замінює механічні щітки, зменшуючи знос і потребу в обслуговуванні.
- AC двигуни працюють на змінному струмі, і для роботи з акумулятором потребують інвертора, що перетворює постійний струм у змінний. AC двигуни забезпечують стабільну продуктивність на високих швидкостях і мають гарну ефективність при тривалих роботах.
Порівняння характеристик AC та BLDC двигунів
| Характеристика | AC двигуни | BLDC двигуни |
|---|---|---|
| ККД | 85-90% | 90-95% |
| Термін служби | 15-20 років | 12-15 років |
| Вартість обслуговування | Середня | Низька |
| Початковий крутний момент | Середній | Високий |
| Стабільність на високих швидкостях | Відмінна | Добра |
Характеристики продуктивності:
- BLDC двигуни забезпечують чудовий крутний момент і ефективні при малих швидкостях, що ідеально підходить для підйомних робіт.
- AC двигуни мають високу стабільність та ефективність при тривалих навантаженнях, тому підходять для постійного руху на довгих відстанях і швидкісних операціях.
Переваги та недоліки AC і безщіткових DC двигунів.
| Характеристика | AC двигуни | Безщіткові DC двигуни (BLDC) |
|---|---|---|
| Продуктивність | Ідеальні для тривалих циклів роботи та руху завдяки стабільній швидкості | Високий початковий крутний момент, ефективні для підйому на короткі цикли |
| Ефективність | Висока ефективність і стабільна робота на великих швидкостях | Ефективні на малих швидкостях, підвищена ефективність за рахунок відсутності щіток |
| Витривалість | Довговічні завдяки меншій кількості рухомих частин, потребують рідшого обслуговування | Мала потреба в обслуговуванні через відсутність щіток, знижений знос |
| Стійкість до навантажень | Витривалі до різких навантажень, перевантаження та нагріву | Стійкі до нагріву, менш чутливі до навантаження завдяки стабільному крутному моменту |
| Управління | Високоточне електронне управління для регулювання швидкості та потужності | Точне електронне управління, простіше коригування під специфічні задачі підйому |
| Вартість | Дорожчі через інвертор і складнішу конструкцію | Зазвичай дешевші, хоча технологія BLDC робить їх трохи дорожчими за звичайні DC двигуни (зі щітками і колекторами, які потребують регулярного обслуговування) |
Постійний струм (DC) двигун.
DC двигун – це електричний двигун, який перетворює електричну енергію постійного струму на механічну обертальну енергію. Його основні частини:
- Ротор (якір) – обертається в полі статора, складається з електромагнітів (обмоток або залізних сердечників, обмотаних проводом), створюючи змінне магнітне поле.
- Сталий магніт або обмотка статора – формує магнітне поле. У класичних DC двигунах використовують постійні магніти або електромагніти (обмотки).
- Комутатор та щітки – основна відмінність DC двигуна. Комутатор – це кільце, розрізане на частини, з’єднане з якірними обмотками. Щітки, виготовлені з вуглецю, постійно контактують з комутатором, що забезпечує зміну напрямку струму через обмотки під час обертання ротора, створюючи неперервне обертання.
Цей тип двигуна характеризується простою конструкцією та легкістю керування швидкістю, але щітки піддаються механічному зносу, що потребує регулярного обслуговування.

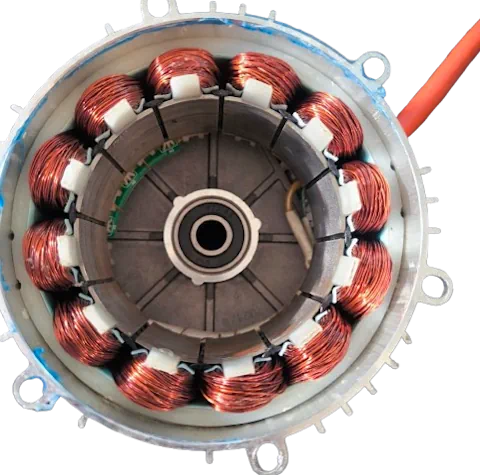

Безщітковий двигун на постійному струмі (BLDC) двигун. Варіант №1.
BLDC двигун – це різновид DC двигуна, але без щіток і комутатора. Його конструкція складається з таких основних частин:
- Ротор – виготовлений з постійних магнітів. Це дозволяє уникнути комутатора, адже обертальне магнітне поле створюється магнітами, а не механічним перемикачем.
- Статор – складається з обмоток, що розташовані на корпусі двигуна і які керуються електронним контролером. Контролер змінює напрямок струму через обмотки, створюючи обертальне магнітне поле, яке приводить ротор у рух.
- Електронний контролер – замінює комутатор і щітки. Він автоматично змінює напрямок струму через обмотки статора у потрібний час. За рахунок цього BLDC двигун має менші втрати енергії на тертя і менше нагрівається.
Переваги BLDC:
- Вища ефективність завдяки меншому тепловиділенню.
- Мінімальне обслуговування – через відсутність щіток зменшуються зношування деталей і витрати на обслуговування.
- Більша довговічність – через знижене тертя.
- Краще керування швидкістю і точність завдяки можливості керування за допомогою контролера.
BLDC двигун. Варіант №2.

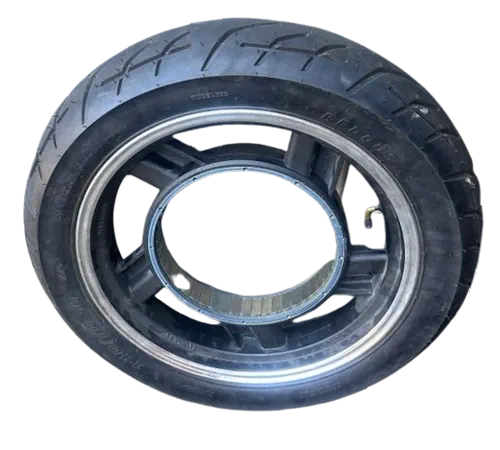

BLDC мотор-колесо, в якому магніти прикріплені по внутрішньому радіусу, має особливу конструкцію. Основні елементи такого мотор-колеса:
- Ротор (колесо з магнітами): у мотор-колесі ротором є сама обідна частина колеса, на якій по внутрішньому радіусу прикріплені постійні магніти. Ці магніти формують статичне магнітне поле. Розташування магнітів по внутрішньому радіусу дозволяє їм взаємодіяти з обмотками статора, створюючи тягову силу для обертання колеса.
- Статор: розташований у центрі мотор-колеса. Він містить обмотки, через які проходить змінний струм, що створює обертове магнітне поле. Це поле взаємодіє з постійними магнітами ротора, приводячи колесо в рух. Статор у BLDC мотор-колесі зафіксований і не обертається.
- Електронний контролер: замінює функцію комутатора. Контролер відповідає за перемикання струму в обмотках статора, створюючи обертове магнітне поле, що «тягне» магніти ротора по колу.
- Датчики положення: у BLDC мотор-колесах використовуються датчики Холу для відстеження позиції ротора відносно статора. Ці датчики передають інформацію контролеру, дозволяючи йому вчасно перемикати струм у відповідних обмотках для плавного обертання та оптимальної продуктивності.
- Кріплення: центральна вісь або корпус статора фіксується на підвіску або раму, щоб колесо могло обертатися, створюючи тягове зусилля для транспортного засобу.
Конструкція мотор-колеса з внутрішнім розташуванням магнітів робить його компактним і ефективним.
Відсутність складних механічних частин, таких як передача чи ланцюги, знижує зношування та робить мотор-колесо тихішим і довговічнішим.
Рекомендації для використання в електротранспорті та електронавантажувачах.
- Для підйому та навантажень: Безщіткові DC двигуни (BLDC) ідеально підходять завдяки високому крутному моменту і можливості забезпечувати потрібну потужність на коротких циклах. Вони ефективні та надійні, забезпечуючи плавність підйомних операцій без надмірного зносу.
- Для руху: AC двигуни є оптимальним вибором, оскільки забезпечують стабільну роботу на довгих дистанціях і більш економно витрачають енергію. Це ідеальний варіант для швидкого і постійного пересування.
Практичні рекомендації щодо вибору
Для електронавантажувачів:
- ✅ BLDC при частих підйомах
- ✅ AC при тривалій роботі
- ✅ Гібридні рішення для універсального використання
Для електротранспорту:
- ✅ BLDC для міського транспорту
- ✅ AC для магістральних перевезень
- ✅ Спеціалізовані рішення для специфічних задач
Висновки та рекомендації експертів
- BLDC двигуни оптимальні для:
- Міського електротранспорту
- Підйомних механізмів
- Компактних рішень
- AC двигуни краще підходять для:
- Тривалих перевезень
- Важких вантажів
- Стабільних навантажень
🔍 Дослідження показують: Використання BLDC двигунів знижує експлуатаційні витрати на 30-40% порівняно з традиційними DC двигунами.
Загальний висновок.
Сучасні безщіткові DC двигуни знизили розрив між DC та AC технологіями, особливо для підйомних робіт, де потрібний високий момент. Водночас AC двигуни залишаються кращими для тривалих завдань, особливо в русі. Обидва варіанти можуть ефективно використовуватися в електротранспорті та в електронавантажувачах, залежно від конкретних робочих умов та потреб.
